| Tên thương hiệu: | DLX |
| Số mô hình: | Loại k Dây kéo dài cặp nhiệt điện |
| MOQ: | 5 |
| Điều khoản thanh toán: | L/C, T/T, Công Đoàn Phương Tây |
| Khả năng cung cấp: | 300 tấn mỗi tháng |
Cáp nối dài cặp nhiệt điện Niken-Crom Niken-Silic Niken-Nhôm 0.5*2
Dây bù cặp nhiệt điện là loại dây dùng để kết nối cặp nhiệt điện với thiết bị đo. Do tín hiệu điện áp yếu mà cặp nhiệt điện tạo ra và khả năng bị ảnh hưởng bởi sự thay đổi nhiệt độ môi trường, cần sử dụng dây bù cặp nhiệt điện để bù nhiệt độ nhằm đảm bảo độ chính xác khi đo.
Các chức năng chính của dây bù cặp nhiệt điện như sau:
Bù nhiệt độ: Dây bù cặp nhiệt điện có thể cung cấp tín hiệu điện áp bù tương ứng dựa trên sự thay đổi nhiệt độ môi trường, loại bỏ ảnh hưởng của sự thay đổi nhiệt độ đến kết quả đo.
Bảo vệ cặp nhiệt điện: Dây bù cặp nhiệt điện có thể bảo vệ cặp nhiệt điện khỏi hư hỏng cơ học, ăn mòn và các yếu tố khác, kéo dài tuổi thọ của chúng.
Truyền tín hiệu: Dây bù cặp nhiệt điện có thể truyền tín hiệu điện áp yếu do cặp nhiệt điện tạo ra đến thiết bị đo, đạt được phép đo nhiệt độ chính xác.

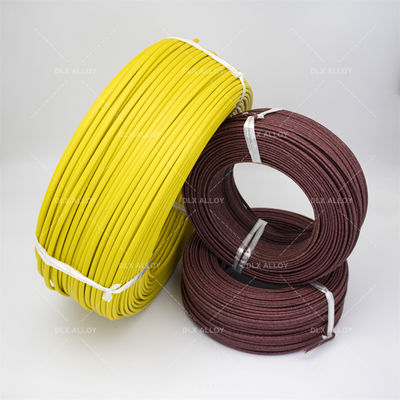

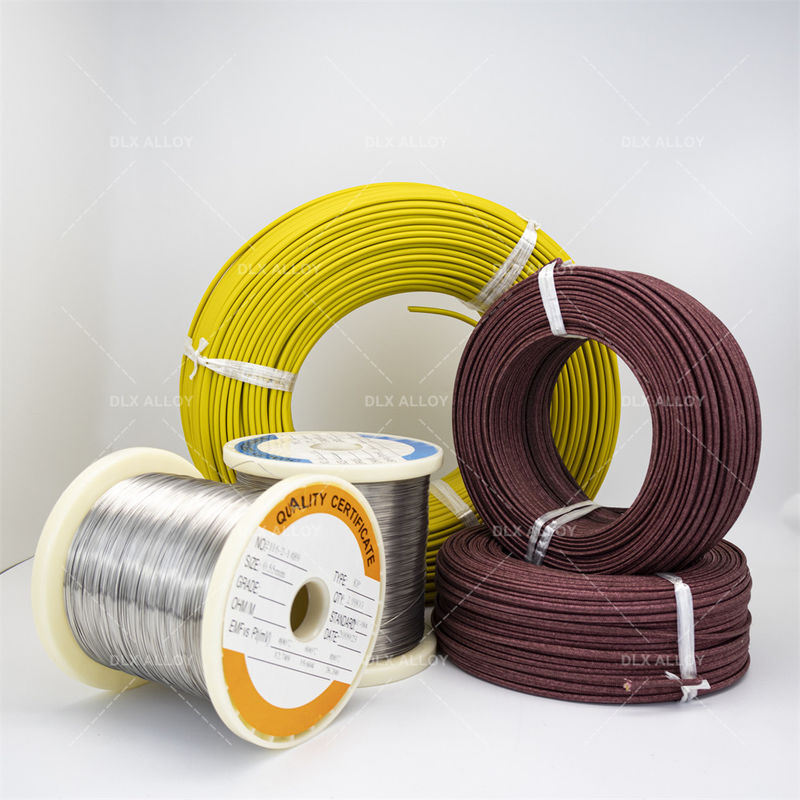

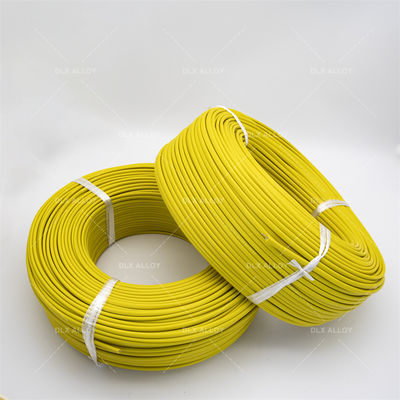

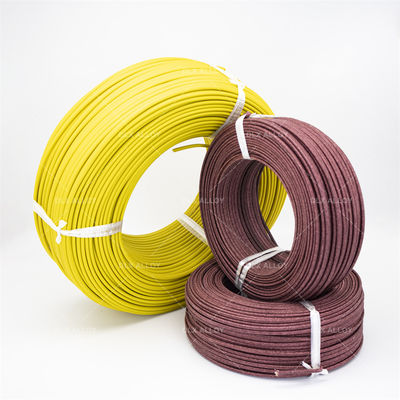

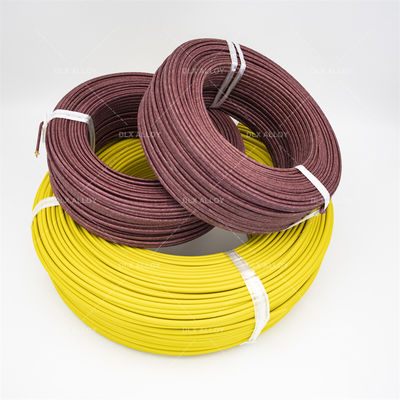

Cáp nối dài loại K 0.5*2, cách điện PVC đỏ đen với vỏ bọc PVC. Dây dẫn là vật liệu cặp nhiệt điện loại K, là niken-crom với niken-silic hoặc niken-nhôm. Cấu tạo tương tự cáp thiết bị đo cặp đôi nhưng vật liệu dây dẫn khác nhau. Cặp nhiệt điện được sử dụng trong các quy trình để cảm nhận nhiệt độ và được kết nối với máy đo nhiệt độ để hiển thị và điều khiển. Cặp nhiệt điện và máy đo nhiệt độ được kết nối điện bằng cáp nối dài cặp nhiệt điện / cáp bù cặp nhiệt điện. Dây dẫn được sử dụng cho các loại cáp cặp nhiệt điện này được yêu cầu có các đặc tính nhiệt điện (emf) tương tự như cặp nhiệt điện được sử dụng để cảm nhận nhiệt độ.
Về cơ bản, Cặp nhiệt điện dây mảnh loại dây được sử dụng để tạo điểm cảm biến của cặp nhiệt điện. Tuy nhiên, một Dây nối dài cặp nhiệt điện chỉ được sử dụng để truyền tín hiệu cặp nhiệt điện từ đầu dò về thiết bị đọc nó. Cáp nối dài cặp nhiệt điện được sử dụng trong môi trường nhiệt độ xung quanh thấp hơn. Nó có thể truyền tín hiệu đại diện cho nhiệt độ cao hơn nhiệt độ nhận được từ đầu dò. Tuy nhiên, Dây nối dài cặp nhiệt điện loại K có thể không tiếp xúc vật lý với nhiệt độ cao đó. Một Dây cặp nhiệt điện bện có thể được sử dụng làm dây nối dài nhưng dây nối dài không thể được sử dụng làm Dây cặp nhiệt điện linh hoạt làm điểm cảm biến. Chiều dài sử dụng được của các loại dây này khác nhau tùy thuộc vào nhiều yếu tố.
| Mã | Thành phần dây của cặp nhiệt điện | |
| + Cực dương | - Cực âm | |
| N | Ni-cr-si (NP) | Ni-si-magnesium (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Sắt (JP) | Cu-Ni |
| T | Đồng (TP) | Cu-Ni |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (Hiệp hội Kiểm tra và Vật liệu Hoa Kỳ) E 230 | (Viện Tiêu chuẩn Quốc gia Hoa Kỳ) MC 96.1 | (Tiêu chuẩn Châu Âu của Ủy ban Kỹ thuật Điện Quốc tế 584)-1/2/3 | (Tiêu chuẩn Công nghiệp Đức) EN 60584 -1/2 | (Tiêu chuẩn Anh) 4937.1041, EN 60584 - 1/2 | (Tiêu chuẩn Pháp) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Tiêu chuẩn Công nghiệp Nhật Bản) C 1602 - C 1610 | (Tiêu chuẩn Hợp nhất của Nga) 3044 |
Phạm vi nhiệt độ làm việc
| Đường kính/mm | Nhiệt độ làm việc dài hạn /ºC | Nhiệt độ làm việc ngắn hạn /ºC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Phạm vi kích thước
Dây: 0,12 đến 8,0 mm.
Nhiệt độ hoạt động liên tục tối đa: lên đến 2.300F (1.260C)
Sử dụng ngắn hạn: 2.336F (1.280C)
Dây cấp cặp nhiệt điện, -454 đến 2300F (-270 đến 1.260C)
Dây nối dài, 32 đến 392F (0 đến 200C)
