| Tên thương hiệu: | DLX |
| Số mô hình: | Loại k Dây kéo dài cặp nhiệt điện |
| MOQ: | 5 |
| Điều khoản thanh toán: | L/C, T/T, Công Đoàn Phương Tây |
| Khả năng cung cấp: | 300 tấn mỗi tháng |

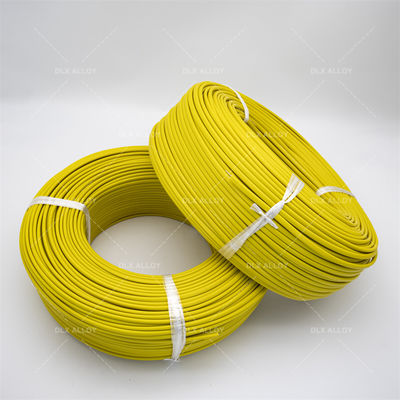

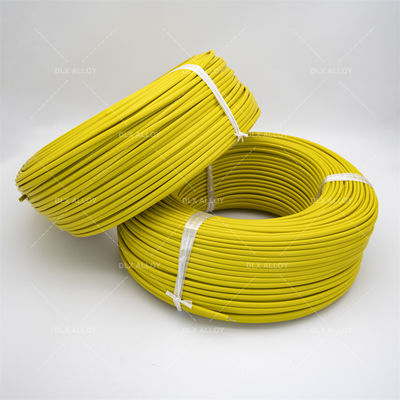

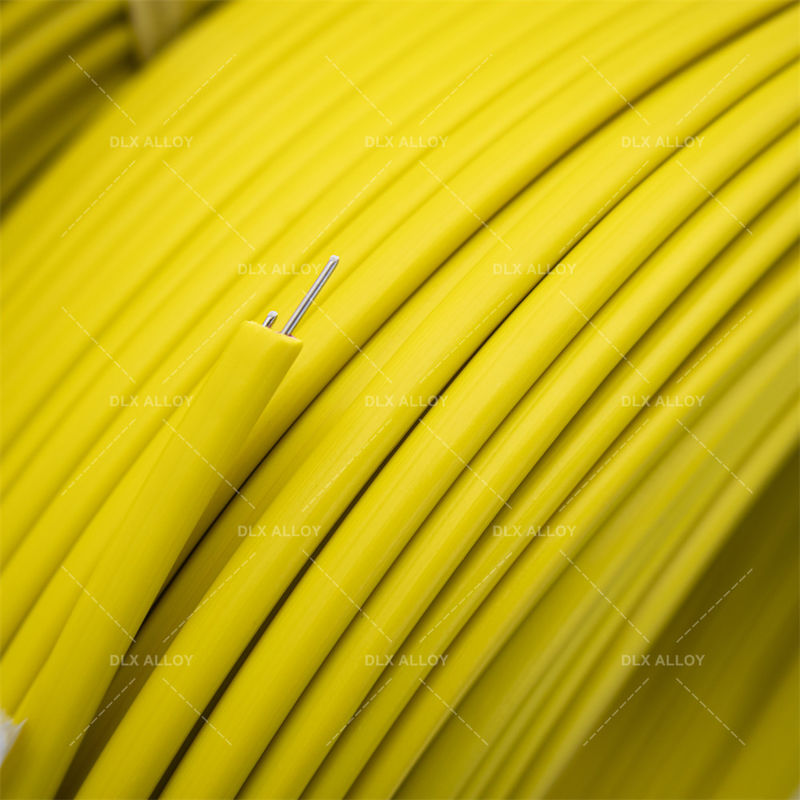

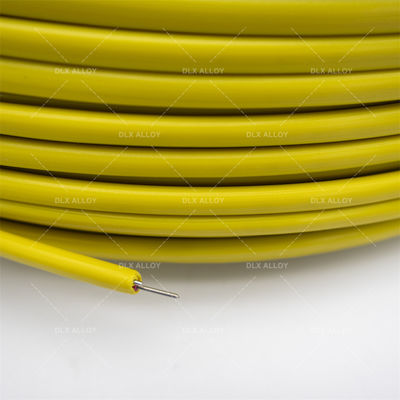

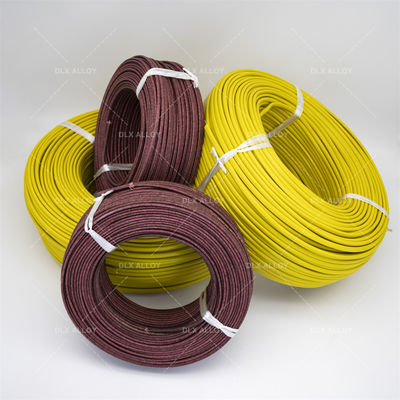

Cáp nối dài cặp nhiệt điện Niken-Crom Niken-Silic Niken-Nhôm có vỏ PVC
1. Lựa chọn dây bù
Dây bù phải được lựa chọn chính xác dựa trên loại cặp nhiệt điện được sử dụng và hoàn cảnh sử dụng. Ví dụ, dây bù của cặp loại k phải được chọn, và phạm vi nhiệt độ hoạt động phải được chọn theo tình huống sử dụng. Thông thường, nhiệt độ làm việc của kx là -20~100 ℃, với phạm vi rộng là -25~200 ℃. Sai số cấp thông thường là ± 2.5 ℃, và sai số cấp chính xác là ± 1.5 ℃.
2. Kết nối tiếp xúc
Cố gắng tiếp xúc gần nhất có thể với hai đầu nối của cặp nhiệt điện và giữ cho nhiệt độ của hai đầu nối càng nhất quán càng tốt. Nhiệt độ tại điểm kết nối với đầu nối của thiết bị nên càng nhất quán càng tốt. Nơi có quạt trong tủ thiết bị, điểm tiếp xúc nên được bảo vệ để quạt không thổi trực tiếp vào điểm tiếp xúc.
3. Chiều dài sử dụng
Vì tín hiệu của cặp nhiệt điện rất thấp, ở mức microvolt, nếu khoảng cách sử dụng quá dài, sự suy hao của tín hiệu và sự nhiễu của điện mạnh trong môi trường có thể ghép nối, gây ra tín hiệu của cặp nhiệt điện bị biến dạng, dẫn đến đo lường và kiểm soát nhiệt độ không chính xác, và gây ra dao động nhiệt độ trong trường hợp nghiêm trọng trong quá trình kiểm soát.
Dựa trên kinh nghiệm của chúng tôi, thông thường nên kiểm soát chiều dài dây bù cặp nhiệt điện trong vòng 15 mét. Nếu vượt quá 15 mét, nên sử dụng bộ truyền nhiệt để truyền tín hiệu. Bộ truyền nhiệt chuyển đổi giá trị điện thế tương ứng với nhiệt độ thành dòng điện một chiều để truyền đi, với khả năng chống nhiễu mạnh.
|
Trang bị số hiệu chia độ nhiệt điện |
thông thường(G)
|
chịu nhiệt(H)
|
||
|
Thông thường
|
Chính xác(S)
|
Thông thường
|
Chính xác(S)
|
|
|
S
|
SC-G
|
SC-GS
|
SC-H
|
--
|
|
N
|
NC-G
|
NC-GS
|
NC-H
|
NC-HS
|
|
K
|
NC-G
|
NC-GS
|
NC-H
|
--
|
|
KC2-G
|
KG2-GS
|
KC2-H
|
KC2-HS
|
|
|
KX-G
|
KX-GS
|
KX-H
|
KX-HS
|
|
|
E
|
EX-G
|
EX-GS
|
EX-H
|
EX-HS
|
|
J
|
JX-G
|
JX-GS
|
JX-H
|
JX-HS
|
|
T
|
TX-G
|
TX-GS
|
TX-H
|
TX-HS
|
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (Hiệp hội Thử nghiệm và Vật liệu Hoa Kỳ) E 230 | (Viện Tiêu chuẩn Quốc gia Hoa Kỳ) MC 96.1 | (Tiêu chuẩn Châu Âu của Ủy ban Kỹ thuật Điện Quốc tế 584)-1/2/3 | (Tiêu chuẩn Công nghiệp Đức) EN 60584 -1/2 | (Tiêu chuẩn Anh) 4937.1041, EN 60584 - 1/2 | (Tiêu chuẩn Pháp) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Tiêu chuẩn Công nghiệp Nhật Bản) C 1602 - C 1610 | (Tiêu chuẩn Thống nhất của Nga) 3044 |
Phạm vi nhiệt độ làm việc
| Đường kính/mm | Nhiệt độ làm việc dài hạn /℃ | Nhiệt độ làm việc ngắn hạn /℃ |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
