| Tên thương hiệu: | DLX |
| Số mô hình: | Loại k Dây kéo dài cặp nhiệt điện |
| MOQ: | 5 |
| Điều khoản thanh toán: | L/C, T/T, Công Đoàn Phương Tây |
| Khả năng cung cấp: | 300 tấn mỗi tháng |

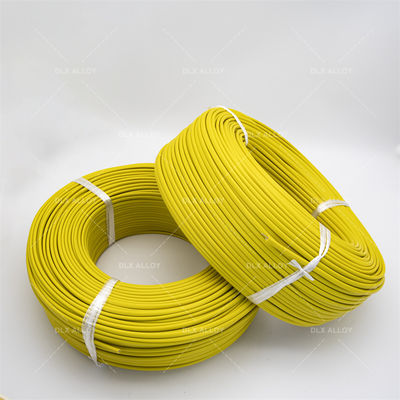

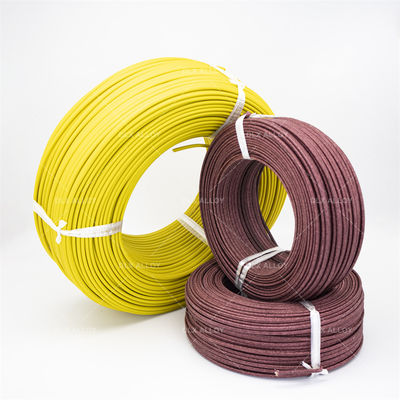

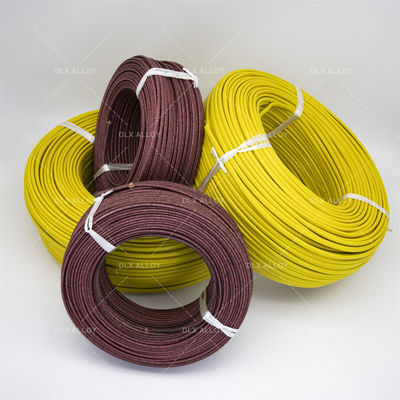

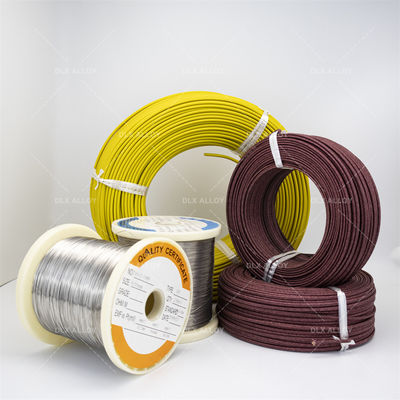

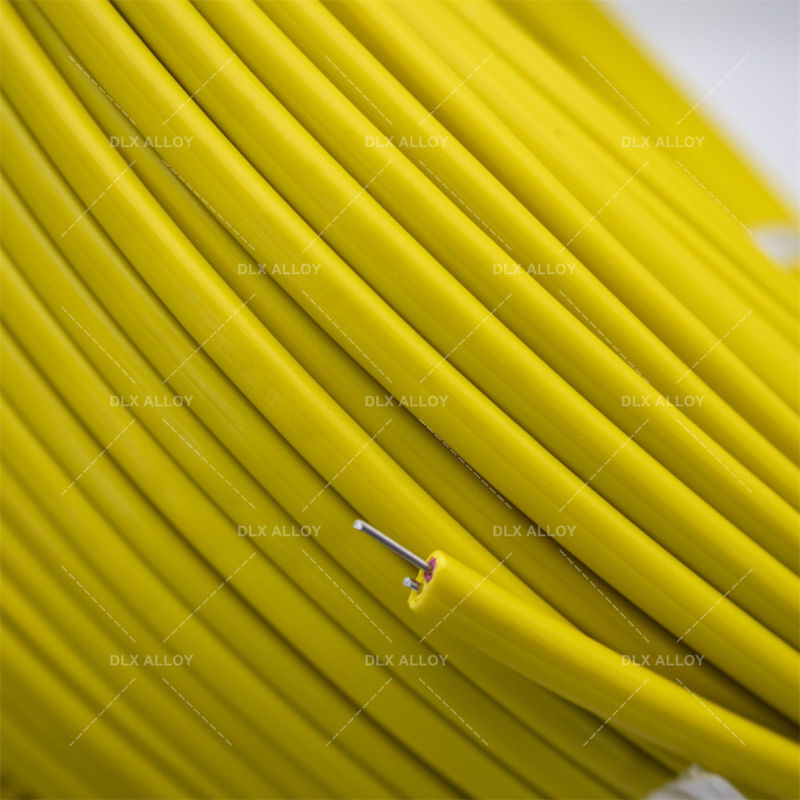

Loại K / J / E / N / T / R / S / B Cáp mở rộng nhiệt cặp với lớp phủ PVC cho phạm vi nhiệt độ -20 ~ 100 ° C
Nguyên tắc đo nhiệt độ dây bù đắp nhiệt đới
Chức năng của dây bù cho nhiệt cặp là mở rộng điện cực nhiệt điện, nghĩa là di chuyển đầu lạnh của nhiệt cặp,và kết nối nó với thiết bị hiển thị để tạo thành một hệ thống đo nhiệt độSản phẩm chủ yếu được sử dụng trong các thiết bị đo nhiệt độ khác nhau và đã được sử dụng rộng rãi trong các bộ phận như dầu mỏ, hóa học, luyện kim và điện.
Nói chung, nhiệt đôi có thể cách nhiệt kế vài chục mét,và nhiệt độ ở đầu lạnh (cửa ra) của thermocouple khác với nhiệt độ xung quanh của nhiệt kế (ngay cả đến vài chục độ).
Nếu sử dụng dây đồng thông thường, theo nguyên tắc nhiệt cặp, các khớp nối sẽ tạo ra tiềm năng nhiệt điện, dẫn đến sai số đo.
Vấn đề giảm điện áp của dây truyền đường dài là do trở ngại đầu vào cao của nhiệt kế,dòng truyền nhỏ (mức độ micro A) được tạo ra bởi nhiệt cặp (mức độ millivolt)Vì vậy, có một bộ truyền nhiệt đới mà đầu vào tín hiệu nhiệt đới và đầu ra 4-20mA,cho phép truyền đường dài mà không phải bù đắp cho dây.
Nếu sử dụng một dây bù đắp (mà phải phù hợp với số cấp độ nhiệt cặp),vật liệu kim loại được sử dụng có thể tạo ra tiềm năng nhiệt điện nhỏ nhất có thể tại điểm dây và giảm thiểu các lỗi đo nhiệt độ càng nhiều càng tốtĐó là nói, di chuyển đầu lạnh của nhiệt cặp đến nhiệt kế.
|
Được trang bị nhiệt điện thậm chí số tốt nghiệp |
phổ biến ((G)
|
Chống nhiệt ((H)
|
||
|
Thông thường
|
Chọn chính xác
|
Thông thường
|
Chọn chính xác
|
|
|
S
|
SC-G
|
SC-GS
|
SC-H
|
--
|
|
N
|
NC-G
|
NC-GS
|
NC-H
|
NC-HS
|
|
K
|
NC-G
|
NC-GS
|
NC-H
|
--
|
|
KC2-G
|
KG2-GS
|
KC2-H
|
KC2-HS
|
|
|
KX-G
|
KX-GS
|
KX-H
|
KX-HS
|
|
|
E
|
EX-G
|
EX-GS
|
EX-H
|
EX-HS
|
|
J
|
JX-G
|
JX-GS
|
JX-H
|
JX-HS
|
|
T
|
TX-G
|
TX-GS
|
TX-H
|
TX-HS
|
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (Cộng đoàn thử nghiệm và vật liệu Hoa Kỳ) E 230 | (Cơ quan Tiêu chuẩn Quốc gia Hoa Kỳ) MC 96.1 | (Tiêu chuẩn châu Âu của Ủy ban Điện thuật Quốc tế 584) - 1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (Tiêu chuẩn Anh) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Tiêu chuẩn công nghiệp Nhật Bản) C 1602 - C 1610 | (Việc thống nhất các thông số kỹ thuật của Nga) 3044 |
Phạm vi nhiệt độ hoạt động
| Chiều kính/mm | Nhiệt độ làm việc lâu /oC | Nhiệt độ làm việc ngắn hạn /oC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
