5s
+1
Submission successful!
|
| Tên thương hiệu: | DLX |
| Số mô hình: | ni200 Niken nguyên chất |
| MOQ: | 2kg |
| Giá: | Có thể thương lượng |
| Điều khoản thanh toán: | L/C,T/T, Công Đoàn Phương Tây |
| Khả năng cung cấp: | 500 tấn mỗi tháng |
Một bộ pin 8P 18650 có thể chịu tải dòng điện lớn. Với tám cell song song, bạn đang cho dòng điện liên tục 40–80A chạy qua một mặt phẳng dải duy nhất trong các ứng dụng xe đạp điện và dụng cụ điện. Ở các dòng điện này, một dải thép mạ niken sẽ phát sinh điểm nóng trong vòng vài tháng — lớp mạ bị nứt nhỏ tại mỗi điểm hàn, lớp nền thép bị oxy hóa, điện trở tiếp xúc tăng lên và bộ pin bị suy giảm. Niken nguyên chất với hàm lượng tối thiểu 99,6% không gặp phải tình trạng này. Không có lớp mạ nào bị hỏng, không có lớp nền nào bị gỉ, không có điện trở leo thang để bạn phải dò bằng đồng hồ đo sáu tháng sau khi lắp ráp. DLX dập dải niken 8P với khoảng cách 18,5mm — khoảng cách tiêu chuẩn hẹp nhất cho các cell 18650 — ở các cấp N4, N6, Ni200 và Ni201 với độ dày 0,1/0,15/0,2 mm. Mỗi đầu nối trên cuộn dây đều có cùng khoảng cách, cùng bề mặt và cùng thành phần hóa học như đầu tiên.
Niken tối thiểu 99,6% — Không gỉ, Không hỏng lớp mạ, Không trôi điện trở
Thép mạ niken có chi phí mua ban đầu thấp hơn nhưng chi phí cao hơn trong suốt vòng đời của bộ pin. Khi lớp mạ bị nứt nhỏ tại mỗi điểm hàn — và điều này sẽ xảy ra — thép lộ ra sẽ bị gỉ, điện trở tiếp xúc tăng lên và nhiệt I²R làm suy giảm nhanh hơn. Niken nguyên chất với 99,6% Ni có cùng vật liệu từ trong ra ngoài. Không có lớp nền nào bị lộ ra, không có lớp mạ nào bị hỏng và không có cơ chế ăn mòn nào hoạt động trong điều kiện hoạt động bình thường của pin.
Khoảng cách 18,5mm — Khoảng cách 18650 tiêu chuẩn hẹp nhất, Không có không khí chết
Ở khoảng cách tâm-tâm 18,5mm, các cell được đặt với khoảng hở khoảng 0,5mm — khoảng hở tối thiểu tương thích với các giá đỡ cell 18650 tiêu chuẩn. Mỗi milimet khoảng cách không cần thiết sẽ làm tăng chiều dài bộ pin. Đối với cấu hình 8P * 10S, việc chuyển từ khoảng cách 20,2mm sang 18,5mm sẽ tiết kiệm hơn 13mm chiều rộng bộ pin — thường là sự khác biệt giữa việc vừa với vỏ tiêu chuẩn và phải trả tiền cho vỏ tùy chỉnh.

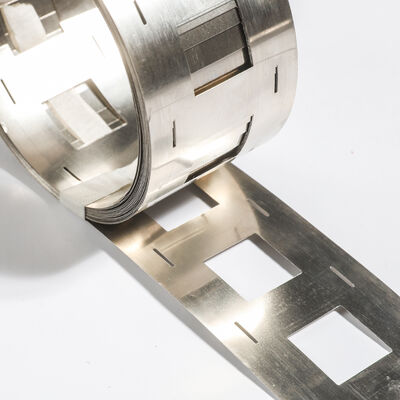

Cấu hình 8P — Đã tạo hình sẵn, Không cần cắt thủ công tám liên kết cho mỗi nhóm cell
Việc chế tạo bộ pin 8P bằng các liên kết riêng lẻ đòi hỏi phải cắt, định vị và hàn 16 mảnh niken riêng biệt cho mỗi nhóm nối tiếp. DLX cung cấp dải 8P dưới dạng một bộ phận đã tạo hình sẵn: lắp cuộn dây, định vị dải và hàn cả tám cell trong một lần. Nhân công cho mỗi bộ pin giảm từ vài phút xuống vài giây. Căn chỉnh có thể lặp lại vì hình dạng của dải cũng vậy.
Độ dày 0,1 / 0,15 / 0,2 mm — Phù hợp với dòng điện mà không bị quá khổ
Ba cỡ tiêu chuẩn, mỗi cỡ được ủ hydro để có độ cứng nhất quán. 0,1 mm cho các bộ pin dưới 20A liên tục. 0,15 mm — sản phẩm chủ lực của ngành — xử lý 20–50A với cài đặt hàn tiêu chuẩn 8–12 Ws. 0,2 mm cho các ứng dụng dòng cao 50–80A nơi diện tích mặt cắt ngang phải giữ tổn thất I²R dưới 2% dung lượng bộ pin. Sử dụng 0,2 mm khi 0,15 mm là đủ sẽ làm tăng trọng lượng không cần thiết và khó hàn — chúng tôi có cả ba loại để bạn không phải thỏa hiệp.
Nhà máy chỉ xử lý Niken — Độ tinh khiết trên chứng nhận là có thật
Nhà máy 12.000 m² của DLX chỉ xử lý niken và hợp kim niken. Không có thép không gỉ, không có đồng, không có thép chạy trên cùng một dây chuyền sản xuất. Khi thông số kỹ thuật dải của bạn ghi 99,6% Ni tối thiểu, kết quả đo của máy quang phổ OES trên mẻ của bạn xác nhận 99,6% Ni — không phải 99,6% trừ đi bất cứ thứ gì chiến dịch trước đó để lại. Sự khác biệt đó rất quan trọng khi dải mang dòng điện 80A qua một bộ pin mà bạn bảo hành ba năm.
| Cấp | Hàm lượng Ni | Cạnh chống ăn mòn | Ứng dụng bộ pin tốt nhất | Giá tham khảo (FOB, USD/kg) |
|---|---|---|---|---|
| N4 | Ni+Co ≥ 99,9% | Độ tinh khiết tối đa — Fe vết ≤ 0,04%. Dành cho các bộ pin hàng hải và môi trường có độ ẩm cao, nơi bất kỳ sự ăn mòn nào cũng là sự kiện bảo hành. | Bộ pin hàng hải, lưu trữ năng lượng ngoài trời, pin thiết bị y tế | 60 – 68 |
| Ni201 | Ni ≥ 99,0% (C ≤ 0,02%) | Carbon thấp ngăn chặn sự tấn công biên hạt ở nhiệt độ cao kéo dài trên 315°C. Dành cho các bộ pin sạc nhanh có chu kỳ nhiệt khắc nghiệt. | Bộ pin sạc nhanh C cao, mô-đun EV có quản lý nhiệt chủ động | 46 – 54 |
| Ni200 | Ni ≥ 99,2% | Đánh giá tiêu chuẩn 99,6% — tiêu chuẩn ngành. Khả năng chống ăn mòn tuyệt vời cho tất cả các môi trường hoạt động pin thông thường. | Bộ pin xe đạp điện, mô-đun dụng cụ điện, pin điện tử tiêu dùng | 36 – 42 |
| N6 | Ni+Co ≥ 99,5% | Bảo vệ chống ăn mòn hiệu quả về chi phí cho các bộ pin lắp đặt trong nhà và có kiểm soát khí hậu. | Mô-đun UPS, lưu trữ năng lượng trong nhà, ngân hàng pin năng lượng mặt trời | 30 – 36 |
Giá FOB Thượng Hải, có hiệu lực cho các đơn hàng 5–500 kg. Giá theo khối lượng cho hợp đồng hàng năm. MOQ: 5 kg. Mẫu miễn phí N6 hoặc Ni200 (0,5 kg) để đánh giá. Có sẵn cấu hình 1P–8P; khoảng cách 18,5mm, 19mm, 19,5mm và 20,2mm.
| Nguyên tố | N4 | N6 | Ni200 | Ni201 |
|---|---|---|---|---|
| Ni+Co | ≥ 99,9% | ≥ 99,5% | — | — |
| Ni | — | — | ≥ 99,2% | ≥ 99,0% |
| Cu | ≤ 0,015 | ≤ 0,10 | ≤ 0,25 | ≤ 0,25 |
| Si | ≤ 0,03 | ≤ 0,10 | ≤ 0,35 | ≤ 0,35 |
| Mn | ≤ 0,002 | ≤ 0,05 | ≤ 0,35 | ≤ 0,35 |
| C | ≤ 0,01 | ≤ 0,10 | ≤ 0,15 | ≤ 0,02 |
| Mg | ≤ 0,01 | ≤ 0,10 | — | — |
| S | ≤ 0,001 | ≤ 0,005 | ≤ 0,01 | ≤ 0,01 |
| P | ≤ 0,001 | ≤ 0,002 | — | — |
| Fe | ≤ 0,04 | ≤ 0,10 | ≤ 0,40 | ≤ 0,40 |
Nguồn: Danh mục sản phẩm hợp kim DLX. MTC EN 10204 3.1 với thành phần đầy đủ được bao gồm trong mỗi lô hàng.
| Thuộc tính | Giá trị | Đơn vị |
|---|---|---|
| Độ bền kéo (Rm) | ≥ 462 | MPa |
| Giới hạn chảy (Rp0.2) | ~ 170 | MPa |
| Độ giãn dài (A5) | ≥ 35 | % |
| Độ cứng | 90 – 120 | HB (ủ) |
| Mật độ | 8,908 | g/cm³ |
| Điểm nóng chảy | 1435 – 1455 | °C |
| Điện trở suất (20°C) | 0,096 | μΩ·m |
| Độ dẫn nhiệt | 70,2 | W/m·K |
| Khả năng chống ăn mòn | Tuyệt vời — không gỉ, không bị tấn công điện hóa tại các mối nối lưỡng kim, ổn định trong môi trường ẩm và hàng hải | |
| Khả năng hàn điểm | Tuyệt vời — tạo thành hạt nhân nhất quán ở 8–12 Ws trên máy hàn dung tích tiêu chuẩn | |
| Từ tính | Sắt từ | |
Nguồn: Danh mục sản phẩm hợp kim DLX. Giá trị đại diện cho trạng thái dải đã ủ hydro.

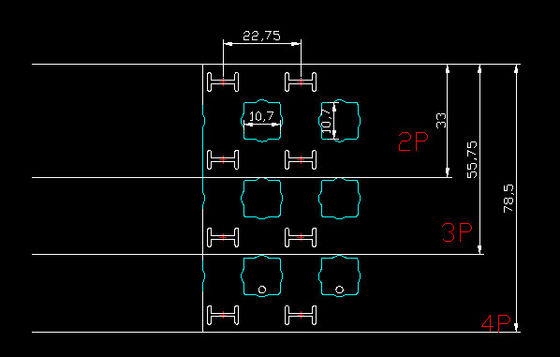

| Thông số | Phạm vi tiêu chuẩn | Ghi chú |
|---|---|---|
| Cấp vật liệu | N4, N6, Ni200, Ni201 | Chỉ niken nguyên chất — không có loại mạ hoặc dát mỏng |
| Khoảng cách | 18,5 mm | Dung sai ±0,05 mm; cũng có sẵn: 19,0, 19,5, 20,2 mm |
| Cấu hình | 1P – 8P | Đã tạo hình sẵn, dập khuôn tiến |
| Độ dày dải | 0,10 / 0,15 / 0,20 mm | Dung sai ±0,01 mm |
| Chiều rộng dải 8P | ~ 110 mm | Tám cell * khoảng cách 18,5mm = phạm vi danh nghĩa 129,5mm |
| Hoàn thiện cạnh | Không có ba via (cắt bằng dây EDM) | Chiều cao ba via < 0,01 mm |
| Bề mặt | Sáng, ủ hydro | Không có oxit, sẵn sàng để hàn |
| Đóng gói | Cuộn trong thùng carton / cuộn trong túi poly | Giấy VCI xen kẽ |
| MOQ | 5 kg | Mẫu miễn phí để đánh giá |
Giao hàng: 3–7 ngày làm việc sau thanh toán. Vận chuyển hàng không cho < 30 kg; vận chuyển đường biển cho hàng số lượng lớn. Khởi hành: Thượng Hải.
Changzhou DLX Alloy Co., Ltd. không chỉ tuyên bố khả năng chống ăn mòn — chúng tôi kiểm tra nó. Mỗi lô sản xuất dải niken đều được lấy mẫu để tiếp xúc với phun muối tăng tốc 96 giờ (ASTM B117, 5% NaCl). Dải niken nguyên chất phải cho thấy không có gỉ đỏ và không có lỗ ăn mòn nhìn thấy được để vượt qua kiểm tra. Chúng tôi chạy các mẫu kiểm soát bằng thép mạ niken song song làm tài liệu tham khảo — để khách hàng của chúng tôi thấy, một cách định lượng, họ đang lựa chọn giữa cái gì. Kỷ luật kiểm tra này, kết hợp với nhà máy chỉ xử lý niken 12.000 m² và hệ thống chất lượng được chứng nhận ISO9001 (thành lập năm 2002), có nghĩa là đặc tính chống ăn mòn bạn chỉ định là một thông số kỹ thuật đã được xác minh, không phải là một tuyên bố tiếp thị. Phục vụ các nhà sản xuất bộ pin trên hơn 40 quốc gia, DLX vận chuyển 500 tấn dải niken mỗi tháng — mỗi cuộn đều có MTC EN 10204 3.1 theo mẻ cụ thể.
H: Tại sao dải niken 8P lại đắt hơn thép mạ niken — và có đáng không?
Thép mạ niken có chi phí mua ban đầu thấp hơn 40–60%. Chi phí sẽ xuất hiện sau: trong một bộ pin đã sử dụng được 12–18 tháng, các vết nứt nhỏ trên lớp mạ hình thành tại mỗi điểm hàn cho phép hơi điện phân và độ ẩm môi trường tiếp cận lớp nền thép. Gỉ sét bắt đầu. Điện trở tiếp xúc tăng từ milliohms lên hàng chục milliohms. Nhiệt I²R tăng tốc. Bộ pin mất dung lượng và, trong trường hợp xấu nhất, phát sinh các điểm nóng cục bộ làm ngắt BMS hoặc tệ hơn. Niken nguyên chất với 99,6% Ni không có lớp nền để lộ ra và không có lớp mạ nào bị hỏng. Nó vẫn dẫn điện. Nó vẫn kết nối. Đối với các bộ pin có thời gian bảo hành dài hơn sáu tháng, phép tính nghiêng về niken.
H: Sự khác biệt thực tế giữa khoảng cách 18,5mm và 19mm là gì?
0,5 mm cho mỗi cell. Trong dải 8P, đó là 3,5 mm trên toàn bộ chiều rộng — đủ nhỏ để cả hai khoảng cách đều vừa với các giá đỡ cell 18650 tiêu chuẩn, đủ lớn để một khuôn được gia công cho 19mm sẽ không căn chỉnh chính xác với dải 18,5mm. Đo khoảng cách tâm-tâm của giá đỡ cell hoặc cố định hàn của bạn. Đo lường đó là khoảng cách bạn cần. Nếu bạn đang thiết kế một bộ pin mới và không gian chật hẹp, 18,5mm là tùy chọn tiêu chuẩn nhỏ gọn nhất.
H: Bạn có thể cung cấp dải 8P ở cả hai kiểu dạng trơn (loại H) và liên tục (loại U) không?
Có. Kiểu H (các liên kết cell riêng lẻ được kết nối bằng một đường gân) và kiểu U (hình dạng lượn sóng liên tục) đều có sẵn ở cấu hình 8P. Kiểu H phổ biến hơn cho các bộ pin mong muốn cầu chì riêng lẻ cho từng cell — liên kết hẹp giữa tab cell và bus chính hoạt động như một cầu chì hy sinh. Kiểu U cung cấp điện trở thấp nhất có thể cho các bộ pin dòng cao nơi cầu chì được xử lý bởi mạch BMS riêng. Chỉ định sở thích của bạn khi yêu cầu.
H: Bạn xác minh rằng dải của bạn sẽ không bị ăn mòn trong ứng dụng của tôi như thế nào?
Chúng tôi chạy thử nghiệm phun muối trung tính ASTM B117 trên các mẫu dải từ mỗi lô sản xuất: 5% NaCl ở 35°C trong 96 giờ liên tục. Tiêu chí chấp nhận: không có gỉ đỏ, không có lỗ ăn mòn nhìn thấy được ở độ phóng đại 10*. Nếu ứng dụng của bạn liên quan đến hóa chất điện phân cụ thể hoặc điều kiện môi trường ngoài thử nghiệm phun muối tiêu chuẩn, chúng tôi có thể sắp xếp thử nghiệm mẫu ăn mòn theo ứng dụng cụ thể. Cung cấp quy trình thử nghiệm của bạn và chúng tôi sẽ báo giá cho lần xác nhận.
H: Tôi nên sử dụng độ dày nào cho bộ pin 8P?
Đối với bộ pin 8P, tám đường dẫn dòng điện song song chia sẻ tải, giảm dòng điện trên mỗi dải so với các cấu hình P thấp hơn. 0,15 mm là khuyến nghị tiêu chuẩn cho hầu hết các bộ pin 18650 8P — nó hàn đáng tin cậy ở 8–12 Ws và xử lý dòng điện tổng hợp của bộ pin 8P điển hình. Sử dụng 0,2 mm nếu dòng xả liên tục của bạn vượt quá 60A cho mỗi nhóm song song hoặc nếu bộ pin của bạn trải qua va đập hoặc rung động cơ học (dụng cụ điện, mô-đun EV). Chỉ sử dụng 0,1 mm cho các ứng dụng dòng điện thấp dưới 15A cho mỗi nhóm, nơi trọng lượng và năng lượng hàn là các yếu tố hạn chế chính.
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
中文
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
