5s
+1
Submission successful!
|
| Tên thương hiệu: | DLX |
| Số mô hình: | 0,025 dây niken nguyên chất |
| Điều khoản thanh toán: | L/C,T/T, Công Đoàn Phương Tây |
| Khả năng cung cấp: | 500 tấn mỗi tháng |
Ở mức 0,025 mm, lớp mạ không còn là sự bảo vệ mà trở thành gánh nặng: lớp mạ chiếm phần lớn tiết diện, và ngay khi nó bị mòn hoặc bong tróc, lõi bên trong sẽ bị ăn mòn nhanh chóng và dây bị hỏng. Loại dây niken nguyên chất này có khả năng chống ăn mòn xuyên suốt toàn bộ tiết diện — không có lớp nào để bị mất. Được kéo đến ±0,003 mm từ niken ≥99,5% (N6), ủ để có độ giãn dài ≥35%, và được kiểm tra phun muối trên các lô sản xuất, nó giúp các bộ phận gia nhiệt, cảm biến và thiết bị đo mảnh hoạt động bền bỉ trong môi trường có muối và hóa chất ăn mòn.
| Đường kính | Dung sai | Dạng giao hàng điển hình |
|---|---|---|
| 0,025 mm (siêu mảnh) | ±0,003 mm | Cuộn, chiều dài liên tục |
| 0,05–0,5 mm | theo bản vẽ | Cuộn, chiều dài liên tục |
| 0,5–10 mm | theo bản vẽ | Cuộn, chiều dài liên tục |
Đường kính được kiểm tra bằng máy đo laser trên mỗi cuộn; dung sai đường kính trên 0,05 mm được xác nhận theo bản vẽ trước khi sản xuất.
Trên dây 0,025 mm, lớp mạ chiếm một phần đáng kể của tiết diện. Lớp mạ bị mòn, trầy xước và bong tróc ở các đầu cắt; khi lớp nền bị lộ ra, sự ăn mòn sẽ tăng tốc ngay tại những điểm mà lớp phủ được thiết kế để bảo vệ. Niken nguyên khối không có ranh giới lớp phủ — khả năng chống ăn mòn đồng nhất từ bề mặt đến tâm.
| Yếu tố | Dây niken nguyên khối | Dây mạ |
|---|---|---|
| Cơ chế bảo vệ | Màng thụ động trên kim loại nền, tự phục hồi | Lớp phủ, tuổi thọ hữu hạn |
| Đầu cắt / điểm hàn | Vẫn chống ăn mòn | Lớp nền bị lộ, ăn mòn |
| Chia sẻ tiết diện ở mức 0,025 mm | 100% chống ăn mòn | Lớp phủ chiếm ưu thế; hỏng khi bị mòn |
| Trở kháng dài hạn | Ổn định | Biến đổi khi các sản phẩm ăn mòn hình thành |
Dây mảnh bị hỏng do các cơ chế ăn mòn cụ thể; mỗi cơ chế đều có biện pháp đối phó đã biết trong dòng niken:
| Loại ăn mòn | Đường tấn công | Biện pháp đối phó của Niken |
|---|---|---|
| Ăn mòn rỗ (clorua, phun muối) | Các điểm tạp chất khởi phát rỗ | Độ tinh khiết cao — N4/N6 giảm thiểu các điểm khởi phát |
| Ăn mòn giữa các hạt (sau khi hàn) | Sự kết tủa cacbua tại ranh giới hạt | Carbon thấp — Ni201 (C ≤0,02%) |
| Ăn mòn đồng đều | Hòa tan bề mặt trong môi trường ăn mòn | Màng thụ động ổn định, tái hình thành sau khi bị hư hại |
| Ăn mòn leo / độ ẩm | Tấn công điện hóa điểm sương | Tùy chọn bề mặt thụ động có sẵn |
Các tuyên bố về khả năng chống ăn mòn được kiểm tra, không phải giả định. Các lô sản xuất được lấy mẫu để kiểm tra hiệu suất phun muối ASTM B117 cùng với kiểm tra độ bền kéo và độ cứng, và mỗi mẻ nấu được kiểm tra thành phần hóa học theo giới hạn cấp.
| Bước xác minh | Chi tiết |
|---|---|
| Hóa học | Thành phần theo mẻ nấu, được khóa theo giới hạn N6 |
| Phun muối (ASTM B117) | Lấy mẫu lô sản xuất |
| Đường kính | Máy đo laser, 100% cuộn |
| Tài liệu | MTC EN 10204 3.1 theo yêu cầu |
| Cấp | Hàm lượng Ni | Ứng dụng tốt nhất | Giá tham khảo (FOB, USD/kg) |
|---|---|---|---|
| N4 (NP1) | ≥99,9% | Điện tử chân không | 420–480 |
| Ni201 | ≥99,0% | Dịch vụ nhiệt độ cao | 350–390 |
| Ni200 | ≥99,2% | Pin, hóa chất | 340–380 |
| N6 (NP2) | ≥99,5% | Ăn mòn công nghiệp | 300–340 |
FOB cảng Trung Quốc, tùy thuộc vào kích thước và số lượng cuộn. Báo giá cuối cùng theo bản vẽ.
Nguồn: danh mục sản phẩm DLX, dòng niken nguyên chất (cấp N4 / N6 / Ni200 / Ni201).
| Nguyên tố (wt%) | N4 | N6 | Ni201 | Ni200 |
|---|---|---|---|---|
| Ni+Co | 99,9 | 99,5 | — | — |
| Ni | — | — | ≥99,0 | ≥99,2 |
| C | ≤0,01 | ≤0,10 | ≤0,02 | ≤0,15 |
| Cu | ≤0,015 | ≤0,10 | ≤0,25 | ≤0,25 |
| Si | ≤0,03 | ≤0,10 | ≤0,35 | ≤0,35 |
| Mn | ≤0,002 | ≤0,05 | ≤0,35 | ≤0,35 |
| Fe | ≤0,04 | ≤0,10 | ≤0,40 | ≤0,40 |
| S | ≤0,001 | ≤0,005 | ≤0,01 | ≤0,01 |
| P | ≤0,001 | ≤0,002 | — | — |
| Mg | ≤0,01 | ≤0,10 | — | — |
| Thuộc tính | Giá trị |
|---|---|
| Khối lượng riêng | 8,908 g/cm³ |
| Điểm nóng chảy | 1435–1446 °C |
| Nhiệt độ Curie | 358 °C |
| Độ bền kéo (ủ) | ≥462 MPa |
| Độ giãn dài (ủ) | ≥35% |
| Độ cứng (ủ) | 90–120 HB |
| Mô đun cắt | ≈76 GPa |
| Điện trở suất | 0,096 μΩ·m (20 °C) |
| Độ dẫn nhiệt (Ni200) | 70,2 W/m·K |
| Mục | Chi tiết |
|---|---|

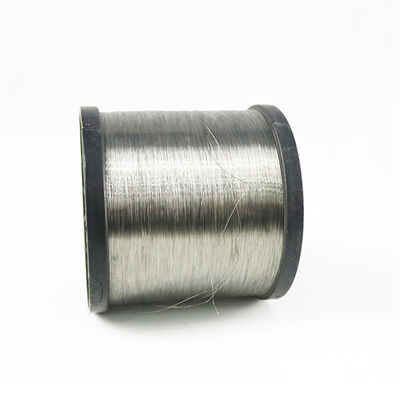

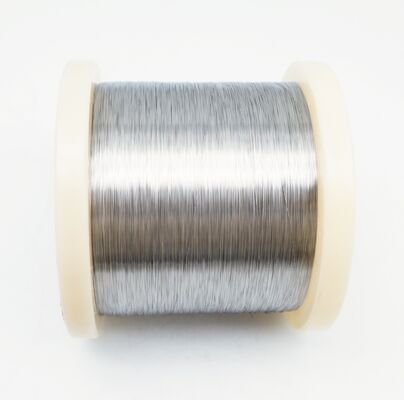

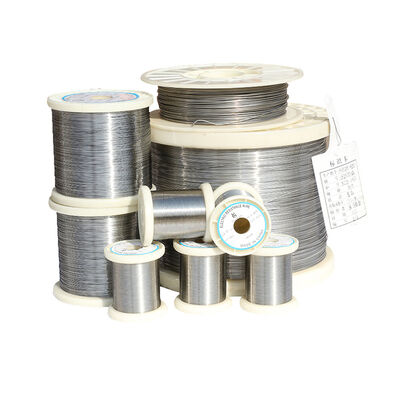

| Dạng | Dây mảnh nguyên khối trên cuộn, chiều dài liên tục |
| Đường kính | 0,025 mm (siêu mảnh); phạm vi đến 10 mm |
| Độ cứng | Ủ (M) / nửa cứng / cứng |
| Bề mặt | Sạch, kiểm soát oxit; sáng hoặc mờ |
| Trọng lượng cuộn | theo bản vẽ (0,025 mm: ≈229 m/kg) |
| Đóng gói | Cuộn nhựa + màng chống ẩm + thùng xuất khẩu |
Khả năng chống ăn mòn được xác minh theo lô, kích thước theo cuộn. Các lô sản xuất được lấy mẫu để kiểm tra hiệu suất phun muối ASTM B117, độ bền kéo, độ giãn dài và độ cứng; mỗi cuộn được đo bằng laser về đường kính và độ ovan với kiểm tra bề mặt sau khi ủ. Thành phần hóa học được khóa theo mẻ nấu, và MTC EN 10204 3.1 được cấp theo yêu cầu.
Dây được quấn trên cuộn nhựa dưới lực căng được kiểm soát, bọc trong màng chống ẩm và đóng gói trong thùng xuất khẩu; mã cuộn và số lô có thể truy ngược về mẻ nấu. Đường kính tiêu chuẩn được giao trong 7–15 ngày, bản vẽ tùy chỉnh trong 15–25 ngày. Mẫu miễn phí 0,5 kg được gửi đi trong vòng 3–5 ngày.
Dữ liệu ăn mòn chỉ tốt bằng phòng thí nghiệm đứng sau nó. Changzhou DLX Alloy vận hành việc kiểm tra song song với sản xuất — phân tích thành phần, kiểm tra độ bền kéo và độ cứng, và xác minh phun muối ASTM B117 — bên trong nhà máy chỉ sản xuất niken rộng 12.000 m² hoạt động từ năm 2002. Được chứng nhận ISO9001 và SGS, công suất hàng năm 1.200 tấn, và mỗi cuộn đều có thể truy ngược về mẻ nấu đã tạo ra nó: đó là chuỗi xác minh đằng sau một tuyên bố như "khả năng chống ăn mòn cao".
Trên dây 0,025 mm, lớp mạ chiếm một phần lớn tiết diện và bị hỏng khi nó bị mòn hoặc bong tróc, làm lộ lõi. Niken nguyên khối có khả năng chống ăn mòn trên toàn bộ tiết diện — không có gì để mất.
1 kg cho dây siêu nhỏ 0,025 mm — với ≈229 m/kg, một kg đã đủ cho một lần chạy thử nghiệm. Đường kính lớn hơn tuân theo MOQ tiêu chuẩn 5 kg.
Có. Mẫu miễn phí 0,5 kg có sẵn cho N6 và Ni200 trong vòng 3–5 ngày; mẫu N4 và Ni201 sẽ tính phí và được hoàn lại với đơn hàng đầu tiên trên 50 kg của bạn.
Các lô sản xuất được lấy mẫu để kiểm tra hiệu suất phun muối ASTM B117, và MTC EN 10204 3.1 với kết quả thành phần và cơ học được cấp theo yêu cầu.
Các bộ phận gia nhiệt mảnh, cảm biến, cầu chì và thiết bị đo trong môi trường có muối, ẩm ướt hoặc hóa chất ăn mòn, nơi việc hỏng lớp phủ không phải là lựa chọn.
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
中文
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
