5s
+1
Submission successful!
|
| Tên thương hiệu: | DLX |
| Số mô hình: | 0,025 dây niken nguyên chất |
| Điều khoản thanh toán: | L/C,T/T, Công Đoàn Phương Tây |
| Khả năng cung cấp: | 500 tấn mỗi tháng |
Ở 0,025 mm, một lớp phủ mạ không còn là bảo vệ và trở thành một trách nhiệm: lớp phủ là một phần lớn của đường cắt ngang, và thời điểm nó bị mòn hoặc phân mảnh,lõi tiếp xúc ăn mòn nhanh và dây thất bại. dây niken nguyên chất này mang khả năng chống ăn mòn của nó thông qua toàn bộ phần cắt ngang không có lớp để mất. kéo đến ± 0,003 mm từ ≥ 99,5% niken (N6), lò sưởi cho ≥ 35% kéo dài,và phun muối được thử nghiệm trên các lô sản xuất, nó giữ cho các yếu tố sưởi ấm, cảm biến và thiết bị hoạt động trong dịch vụ chứa muối và độc hại hóa học.
| Chiều kính | Sự khoan dung | Biểu mẫu giao hàng điển hình |
|---|---|---|
| 0.025 mm (quá mỏng) | ± 0,003 mm | Đường cuộn, chiều dài liên tục |
| 00,05 ∼0,5 mm | mỗi bản vẽ | Đường cuộn, chiều dài liên tục |
| 0.5 ∼10 mm | mỗi bản vẽ | Vòng cuộn, chiều dài liên tục |
Chiều kính được xác minh bằng máy đo laser trên mỗi cuộn; dung sai đối với đường kính trên 0,05 mm được xác nhận theo bản vẽ trước khi sản xuất.
Trên dây 0,025 mm, một lớp mạ là một phần quan trọng của đường cắt ngang.ăn mòn tăng tốc ở những điểm mà lớp phủ được dự định để bảo vệ. Nickel rắn không có ranh giới lớp phủ ‡ khả năng chống ăn mòn là đồng nhất từ bề mặt đến trung tâm.
| Nguyên nhân | Sợi niken rắn | Sợi bọc |
|---|---|---|
| Cơ chế bảo vệ | Phim thụ động trên kim loại thô, tự chữa lành | Lớp phủ, thời gian sử dụng hữu hạn |
| Điểm cắt / điểm hàn | Vẫn chống ăn mòn | Chất nền tiếp xúc, ăn mòn |
| Phần cắt ngang ở 0,025 mm | 100% chống ăn mòn | Lớp phủ chiếm ưu thế; thất bại khi đeo |
| Khống chế lâu dài | Thường ổn định | Drift khi các sản phẩm ăn mòn hình thành |
Sợi mịn thất bại bởi các cơ chế ăn mòn cụ thể; mỗi loại có biện pháp đối phó được biết trong gia đình niken:
| Loại ăn mòn | Hành trình tấn công | Phương pháp đối phó nickel |
|---|---|---|
| Bỏ hố (clorua, xịt muối) | Các địa điểm ô nhiễm bắt đầu hố | Độ tinh khiết cao N4/N6 giảm thiểu các vị trí khởi đầu |
| Trong hạt (sau khi hàn) | Lượng mưa carbon ở ranh giới ngũ cốc | Carbon thấp Ni201 (C ≤ 0,02%) |
| Sự ăn mòn đồng nhất | Sự hòa tan bề mặt trong môi trường hung hăng | Phim thụ động ổn định, hình thành lại sau khi bị hư hại |
| Chất ăn mòn / độ ẩm | Vụ tấn công điện hóa tại điểm sương | Tùy chọn bề mặt thụ động có sẵn |
Các tuyên bố ăn mòn được thử nghiệm, không giả định. Các lô sản xuất được lấy mẫu cho hiệu suất phun muối ASTM B117 cùng với kiểm tra độ kéo và độ cứng,và mỗi nhiệt được thử nghiệm thành phần chống lại giới hạn lớp.
| Bước xác minh | Chi tiết |
|---|---|
| Hóa học | Thành phần theo nhiệt, khóa với giới hạn N6 |
| Xịt muối (ASTM B117) | Lấy mẫu lô sản xuất |
| Chiều kính | Máy đo laser, 100% cuộn |
| Tài liệu | EN 10204 3.1 MTC theo yêu cầu |
| Thể loại | Ni Nội dung | Ứng dụng tốt nhất | Giá tham chiếu (FOB, USD/kg) |
|---|---|---|---|
| N4 (NP1) | ≥ 99,9% | Điện tử chân không | 420-480 |
| Ni201 | ≥ 99,0% | Dịch vụ nhiệt độ cao | 350 ¢ 390 |
| Ni200 | ≥ 99,2% | Pin, hóa chất | 340 ¢380 |
| N6 (NP2) | ≥ 99,5% | Kiểu ăn mòn công nghiệp | 300340 |
FOB cảng Trung Quốc, tùy thuộc vào kích thước và số lượng cuộn.
Nguồn: Danh mục sản phẩm DLX, gia đình niken tinh khiết (thể loại N4 / N6 / Ni200 / Ni201).
| Các nguyên tố (wt%) | N4 | N6 | Ni201 | Ni200 |
|---|---|---|---|---|
| Ni+Co | 99.9 | 99.5 | ️ | ️ |
| Ni | ️ | ️ | ≥ 99.0 | ≥ 99.2 |
| C | ≤0.01 | ≤0.10 | ≤0.02 | ≤0.15 |
| Cu | ≤0.015 | ≤0.10 | ≤0.25 | ≤0.25 |
| Vâng | ≤0.03 | ≤0.10 | ≤0.35 | ≤0.35 |
| Thêm | ≤0.002 | ≤0.05 | ≤0.35 | ≤0.35 |
| Fe | ≤0.04 | ≤0.10 | ≤0.40 | ≤0.40 |
| S | ≤0.001 | ≤0.005 | ≤0.01 | ≤0.01 |
| P | ≤0.001 | ≤0.002 | ️ | ️ |
| Mg | ≤0.01 | ≤0.10 | ️ | ️ |
| Tài sản | Giá trị |
|---|---|
| Mật độ | 8.908 g/cm3 |
| Điểm nóng chảy | 1435~1446 °C |
| Nhiệt độ Curie | 358 °C |
| Độ bền kéo (được lò sưởi) | ≥ 462 MPa |
| Dài dài (được sơn) | ≥ 35% |
| Độ cứng (được lò sưởi) | 90 ¢ 120 HB |
| Mô-đun cắt | ≈76 GPa |
| Kháng điện | 0.096 μΩ·m (20 °C) |
| Khả năng dẫn nhiệt (Ni200) | 70.2 W/m·K |
| Điểm | Chi tiết |
|---|---|
| Biểu mẫu | Sợi mỏng rắn trên cuộn, chiều dài liên tục |
| Chiều kính | 0.025 mm (quá mỏng); phạm vi đến 10 mm |
| Nhiệt độ | Sản phẩm nướng (M) / bán cứng / cứng |
| Bề mặt | Sạch, kiểm soát oxit; sáng hoặc mờ |
| Trọng lượng cuộn | mỗi bản vẽ (0,025 mm: ≈229 m/kg) |
| Bao bì | Vòng nhựa + rào cản độ ẩm + hộp xuất khẩu |

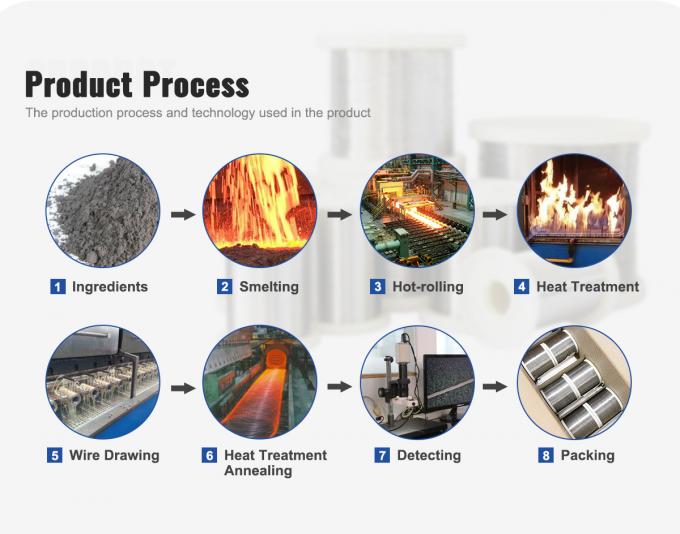

Kháng ăn mòn được kiểm tra theo lô, kích thước theo cuộn. Các lô sản xuất được lấy mẫu cho hiệu suất phun muối ASTM B117, độ kéo dài, kéo dài và độ cứng;mỗi cuộn được đo bằng laser cho đường kính và ovality với kiểm tra bề mặt sau khi sơnThành phần hóa học được khóa theo nhiệt, và một EN 10204 3.1 MTC được cấp theo yêu cầu.
Sợi được cuộn trên cuộn nhựa dưới độ căng có kiểm soát, được bọc trong phim ngăn chống ẩm và đóng gói trong hộp xuất khẩu; ID cuộn và số lô được truy xuất từ nhiệt.Chuẩn đường kính tàu trong 7 15 ngày, bản vẽ tùy chỉnh trong 15-25 ngày. mẫu miễn phí 0,5 kg được gửi trong 3-5 ngày.
Dữ liệu ăn mòn chỉ tốt như phòng thí nghiệm đằng sau nó.và xác minh phun muối ASTM B117,000 m2 nickel-only nhà máy đã hoạt động từ năm 2002. ISO9001 và SGS chứng nhận, 1.200 tấn năng lực hàng năm và mỗi cuộn truy xuất trở lại nhiệt mà làm cho nó:đó là chuỗi xác minh đằng sau một tuyên bố như "kháng ăn mòn cao".
Trên dây 0,025 mm, một lớp mạ là một phần lớn của đường cắt ngang và thất bại khi nó bị mòn hoặc phân mảnh, phơi bày lõi.Nickel rắn là chống ăn mòn thông qua toàn bộ phần.
1 kg cho micro-wire 0,025 mm ≈ ở ≈ 229 m / kg, một kg đã bao gồm một chuyến thử nghiệm.
Vâng. Các mẫu 0,5 kg miễn phí có sẵn cho N6 và Ni200 trong vòng 3 5 ngày; Các mẫu N4 và Ni201 được tính phí và hoàn lại với đơn đặt hàng đầu tiên của bạn trên 50 kg.
Các lô sản xuất được lấy mẫu cho hiệu suất phun muối ASTM B117, và một MTC EN 10204 3.1 với thành phần và kết quả cơ học được cấp theo yêu cầu.
Các yếu tố sưởi ấm tinh tế, cảm biến, các liên kết an toàn và thiết bị trong môi trường chứa muối, ẩm ướt hoặc độc hại về mặt hóa học, nơi không có sự cố lớp phủ.
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
中文
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
