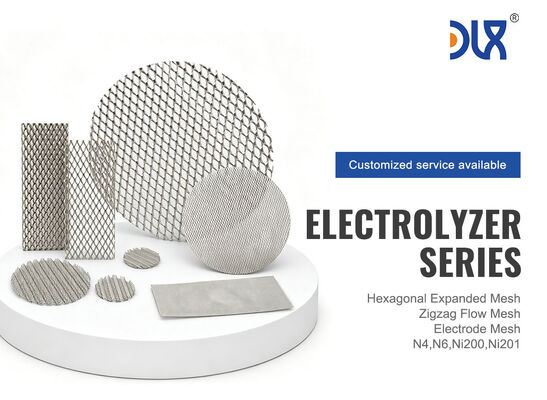

| Tên thương hiệu: | DLX |
| Số mô hình: | Niken thuần túy |
| MOQ: | 5kg |
| Giá: | USD 25-80 / kg (N4/N6/Ni200, qty dependent) |
| Điều khoản thanh toán: | D/A,L/C,D/P,T/T,Western Union |
| Khả năng cung cấp: | 500 tấn mỗi tháng |

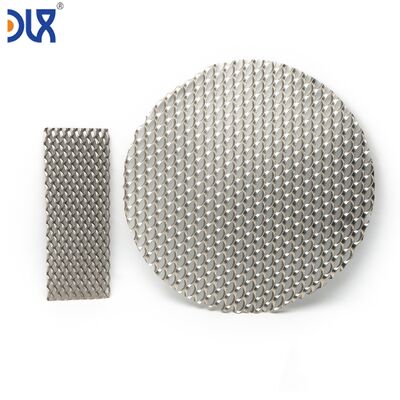

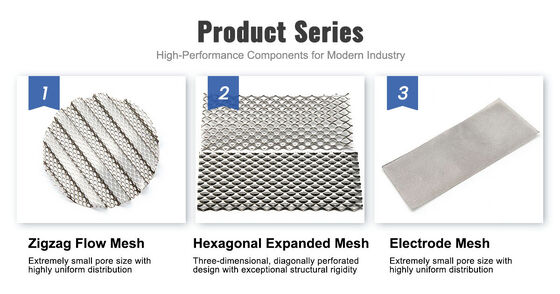

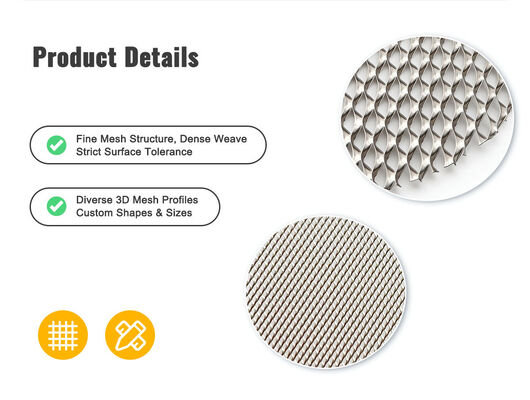

Lưới phẳng truyền electron. Lưới dập sóng truyền electron, nước và khí — theo ba chiều. Tại Công ty TNHH Hợp kim Trường Châu DLX, lưới niken nguyên chất dập sóng của chúng tôi lấy đế lưới niken phẳng dệt hoặc mở rộng và tạo hình thành một biên dạng sóng chính xác — tạo ra các kênh luồng song song dẫn nước đến bề mặt điện cực và cuốn khí sản phẩm ra khỏi đó. Không giống như các tấm lưỡng cực được gia công với các trường luồng có giá hàng trăm đô la mỗi tấm, lưới dập sóng mang lại chức năng phân phối luồng tương tự với chi phí thấp hơn nhiều — và không giống như lưới phẳng dựa vào các đường thoát khí ngẫu nhiên, hình dạng dập sóng được thiết kế đảm bảo mỗi centimet vuông diện tích điện cực đều nhận được nguồn nước tươi và thoát khí không bị cản trở. Bước sóng, biên độ, kích thước tấm và loại đế tùy chỉnh được sản xuất theo thiết kế ô điện phân của bạn.
Trong máy điện phân PEM hoạt động ở tốc độ 2 A/cm², cực dương tạo ra khoảng 12 ml oxy mỗi phút trên mỗi centimet vuông diện tích hoạt động. Lượng oxy đó phải thoát ra khỏi lớp xúc tác, qua lớp vận chuyển xốp và ra khỏi ô — tất cả mà không cản trở nước tươi đến được lớp xúc tác. Lưới phẳng cung cấp một mặt phẳng 2D: nước và khí cạnh tranh cùng một không gian, trên cùng một mặt phẳng, tạo ra các giới hạn vận chuyển khối lượng làm giới hạn mật độ dòng điện.
Lưới dập sóng tách các luồng thành hai vùng chức năng: các rãnh kênh mang nước đến điện cực, và các đỉnh kênh tạo khoảng trống cho khí thu thập và thoát ra. Bước sóng dập sóng xác định số lượng đường luồng song song trên mỗi centimet chiều rộng điện cực. Chiều cao dập sóng xác định diện tích mặt cắt của mỗi kênh luồng — và do đó tốc độ luồng khí tối đa trước khi sự kết hợp bọt khí làm tắc nghẽn kênh. Cùng nhau, bước sóng và chiều cao xác định thủy lực của trường luồng — và cả hai đều là các tham số bạn chỉ định trên bản vẽ của mình.
| Tham Số | Kiểm soát cái gì | Phạm vi máy điện phân điển hình | Sự đánh đổi |
|---|---|---|---|
| Bước sóng (khoảng cách đỉnh-đỉnh) | Số lượng kênh luồng song song trên mỗi đơn vị chiều rộng | 2,0–8,0 mm | Bước sóng nhỏ hơn = nhiều kênh hơn = phân phối nước tốt hơn nhưng tổn thất áp suất cao hơn. Bước sóng lớn hơn = ít kênh rộng hơn = tổn thất áp suất thấp hơn nhưng có khả năng có các vùng tù đọng giữa các kênh. |
| Biên độ (chiều cao đỉnh-đáy) | Diện tích mặt cắt kênh — xác định dung lượng luồng khí tối đa trên mỗi kênh | 0,5–3,0 mm | Biên độ cao hơn = kênh sâu hơn = thoát khí tốt hơn ở mật độ dòng điện cao nhưng tăng độ dày ô và điện trở ohm qua lưới cao hơn. |
| Hình dạng biên dạng | Mô hình luồng — trộn lẫn tầng hay hỗn loạn trên bề mặt điện cực | Sóng hình sin, dập sóng hình thang, kênh vuông | Hình sin: luồng mượt mà, tổn thất áp suất thấp nhất. Hình thang: đỉnh phẳng để tiếp xúc tốt hơn với lớp liền kề. Vuông: thể tích kênh tối đa cho tốc độ sản xuất khí cao. |
| Loại lưới đế | Diện tích bề mặt, điểm tiếp xúc điện, độ thấm nước qua chính lưới | Dệt (thường/chéo/Hà Lan) hoặc kim loại mở rộng — được chọn dựa trên chức năng | Đế dệt: diện tích bề mặt cao hơn để tiếp xúc điện cực. Đế mở rộng: ít điểm tiếp xúc điện trở, nén đồng nhất. |
| Đường kính dây hoặc chiều rộng sợi của đế | Diện tích trống trong mặt phẳng lưới — nước và khí cũng có thể chảy qua các lỗ lưới, không chỉ xung quanh các kênh dập sóng | Dây: 0,10–0,40 mm; Sợi: 0,4–0,8 mm | Dây mịn hơn = diện tích trống lớn hơn cho luồng xuyên mặt phẳng nhưng độ cứng cơ học kém hơn dưới áp lực xếp chồng. |
| Vị trí trong khối | Thành phần thay thế hoặc bổ sung | Tại sao lại dùng lưới dập sóng |
|---|---|---|
| Trường luồng / bộ khuếch tán cực dương PEM | Tấm lưỡng cực titan gia công với các kênh luồng | Lưới niken dập sóng đặt giữa tấm lưỡng cực phẳng và PTL tạo ra các kênh luồng mà không cần gia công. Có thể thay thế — nếu lưới bị xuống cấp, bạn thay lưới, không phải tấm lưỡng cực. |
| Bộ khuếch tán cực âm PEM | Vải nung titan hoặc giấy carbon GDL | Lưới dập sóng cung cấp cả khuếch tán khí và dẫn luồng trong một thành phần. Diện tích trống cao hơn vải nung ở độ dày tương đương — tổn thất áp suất phía khí thấp hơn. |

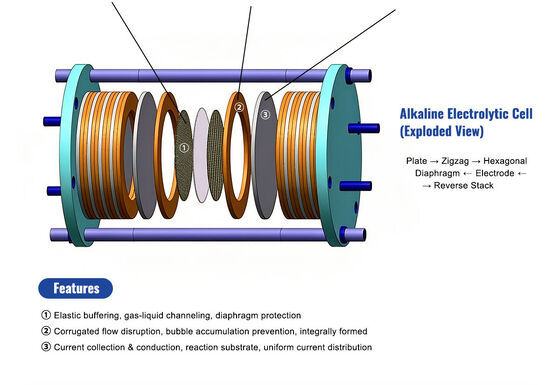

| Miếng đệm điện cực kiềm không khe hở | Lưới dệt phẳng + khung đệm riêng biệt | Chiều cao dập sóng xác định khe hở điện cực — không cần thành phần đệm riêng biệt. Lưới thực hiện ba chức năng đồng thời: thu dòng điện, tách khí-lỏng và kiểm soát khe hở. |
| Trường luồng tấm lưỡng cực (thiết kế khối chi phí thấp) | Toàn bộ tấm trường luồng gia công | Tấm lưỡng cực niken phẳng + trường luồng lưới dập sóng ở mỗi mặt = tương đương chức năng của trường luồng gia công với chi phí sản xuất thấp hơn đáng kể. Đối với các khối nhắm mục tiêu<$300/kW, đây là khoản giảm chi phí cho phép. |
Hầu hết các công ty cung cấp lưới dập sóng không tự sản xuất lưới. Họ mua lưới phẳng, chạy qua máy dập sóng và giao hàng. Thành phần hóa học của dây niken, tính toàn vẹn của mối dệt, điều kiện ủ nhiệt — không có gì nằm trong tầm kiểm soát của họ. Khi hiệu suất ô của bạn thay đổi từ lô này sang lô khác và bạn truy tìm nguyên nhân gốc rễ đến lưới, bạn phát hiện ra rằng nhà cung cấp lưới đã thay đổi nguồn dây của họ mà không báo cho ai, và dây mới có hàm lượng sắt cao hơn 0,2% so với lô đã được chứng nhận.
Tại DLX, chuỗi cung ứng là tuyến tính và minh bạch. Lò nấu chảy của chúng tôi sản xuất thỏi niken nguyên chất theo cấp độ bạn chỉ định. Nhà máy cán hoặc dây chuyền kéo của chúng tôi sản xuất tấm hoặc dây trở thành đế lưới phẳng của bạn. Máy dệt hoặc máy mở rộng của chúng tôi tạo ra lưới phẳng. Máy tạo hình bánh răng của chúng tôi dập sóng theo thông số bước sóng và biên độ của bạn. Và lò nung có kiểm soát khí quyển của chúng tôi ủ lưới dập sóng hoàn chỉnh để khóa hình dạng biên dạng và giảm ứng suất tạo hình. Năm bước, một cơ sở, một hệ thống chất lượng, một điểm chịu trách nhiệm.
Nguồn: danh mục sản phẩm hợp kim DLX. Hóa học được chứng nhận từ thỏi đến lưới dập sóng hoàn chỉnh.
| Nguyên tố (%) | N4 | N6 | Ni200 | Ni201 |
|---|---|---|---|---|
| Ni+Co | ≥99,9 | ≥99,5 | — | — |
| Ni | — | — | ≥99,2 | ≥99,0 |
| Fe | ≤0,04 | ≤0,1 | ≤0,4 | ≤0,4 |
| Cu | ≤0,015 | ≤0,1 | ≤0,25 | ≤0,25 |
| C | ≤0,01 | ≤0,1 | ≤0,15 | ≤0,02 |
| Si | ≤0,03 | ≤0,1 | ≤0,35 | ≤0,35 |
| Mn | ≤0,002 | ≤0,05 | ≤0,35 | ≤0,35 |
| S | ≤0,001 | ≤0,005 | ≤0,01 | ≤0,01 |
| Tham Số | Thông số kỹ thuật của bạn | Khả năng của chúng tôi |
|---|---|---|
| Loại niken | N4, N6, Ni200, Ni201 | Hóa học được khóa theo mẻ nóng đã được phê duyệt của bạn |
| Loại đế | Dệt (thường, chéo, Hà Lan) hoặc kim loại mở rộng | Cả hai đều được sản xuất tại nhà máy — chọn dựa trên chức năng |
| Đường kính dây (dệt) / chiều rộng sợi (mở rộng) | Theo bản vẽ của bạn | Dây 0,10–0,40 mm; sợi 0,4–0,8 mm |
| Bước sóng dập sóng | 2,0–8,0 mm ±0,1 mm | Con lăn tạo hình tùy chỉnh được cắt theo bước sóng của bạn |
| Biên độ dập sóng | 0,5–3,0 mm ±0,05 mm | Khe hở con lăn được kiểm soát chính xác |
| Hình dạng biên dạng | Hình sin hoặc hình thang | Răng con lăn được cắt theo dạng sóng của bạn |
| Kích thước tấm | Tùy chỉnh D * R theo khung ô | Cắt sau khi dập sóng — các kênh thẳng hàng song song với hướng luồng của bạn |
| Hướng dập sóng | Các kênh song song với hướng luồng khí | Được định hướng như chỉ định trên bản vẽ của bạn |
| Xử lý sau tạo hình | Ủ nhiệt (tiêu chuẩn) hoặc để nguyên trạng | Khuyến nghị ủ nhiệt để ổn định kích thước dưới áp lực |
| Giai đoạn | Kiểm tra | Tiêu chí chấp nhận |
|---|---|---|
| Hóa học thỏi | OES — phân tích nguyên tố đầy đủ | Theo thông số kỹ thuật loại của bạn. Fe và Cu ở mức ppm được xác minh. |
| Đế lưới phẳng | Kích thước dây/sợi, số mắt lưới hoặc LWD, kiểm tra trực quan các khuyết tật | Theo thông số kỹ thuật đế của bạn — được kiểm tra trước khi dập sóng. Đế bị lỗi sẽ bị loại bỏ trước khi thêm giá trị. |
| Hình dạng dập sóng | Bước sóng: kính hiển vi quang học — 10 phép đo trên chiều rộng tấm. Biên độ: đồng hồ đo trên bề mặt đá granite — 5 phép đo trên tấm. | Bước sóng trong phạm vi ±0,1 mm so với bản vẽ. Biên độ trong phạm vi ±0,05 mm so với bản vẽ. Các tấm ngoài dung sai sẽ bị loại bỏ. |
| Độ ổn định kích thước sau khi ủ nhiệt | Đo lại biên độ sau khi ủ nhiệt. Kiểm tra nén — lưới được nén đến 80% chiều cao danh nghĩa, nhả ra, đo lại chiều cao. Độ đàn hồi phải ≤5%. | Độ phục hồi chiều cao trong vòng 5% sau khi nén. Lưới bị biến dạng vĩnh viễn sẽ bị loại bỏ — nó sẽ mất chiều cao kênh trong khối theo thời gian. |
| Kích thước tấm | D * R ±0,5 mm. Kiểm tra cạnh để phát hiện ba via. | Theo bản vẽ. Cạnh không có ba via — không có điểm sắc nhọn có thể làm thủng các lớp liền kề. |
| Tài liệu | MTC EN 10204 3.1 + báo cáo kiểm tra đế + báo cáo hình dạng dập sóng + kiểm tra độ đàn hồi nén + chứng nhận phù hợp | Khả năng truy xuất nguồn gốc hoàn chỉnh từ thỏi niken đến lưới trường luồng dập sóng hoàn chỉnh. |
Kiểm tra của bên thứ ba bởiSGS, BV, hoặc TÜV có sẵn. Mẫu miễn phí gồm 5 tấm để đánh giá bản vẽ của OEM máy điện phân.
| Bảo vệ tấm | Các tấm dập sóng được xếp chồng với các kênh dập sóng thẳng hàng — các đỉnh lồng vào đáy của tấm liền kề với một lớp giấy không axit duy nhất ở giữa chúng. Điều này ngăn chặn chiều cao khối bị nghiền nát dưới trọng lượng của chính nó trong quá trình vận chuyển. Được xếp chồng giữa các tấm đỡ cứng, bọc trong màng VCI và niêm phong. |
| Đóng kiện | Đóng gói phẳng trong kiện gỗ dán với thanh gia cố lót bọt bên trong tiếp xúc với các cạnh tấm, không phải mặt dập sóng — không làm biến dạng biên dạng dập sóng do tiếp xúc với kiện. Túi hút ẩm bên trong túi polyethylene kín. |
| Nhận dạng | Loại, số mẻ nóng thỏi, loại đế, bước sóng * biên độ, hình dạng biên dạng, kích thước tấm, số lượng tấm, mã truy xuất nguồn gốc DLX. Số bản vẽ của bạn trên nhãn kiện bên ngoài. |
| MOQ mẫu | 5 tấm — miễn phí cho đánh giá của OEM máy điện phân kèm theo bản vẽ. |
| MOQ sản xuất | 50 tấm cho mỗi số bản vẽ. Chi phí công cụ con lăn tạo hình được phân bổ trên đơn đặt hàng sản xuất đầu tiên hoặc tính riêng tùy thuộc vào khối lượng đơn hàng. |
| Thời gian chờ | Công cụ hiện có (kết hợp bước sóng + biên độ): 1–2 tuần thử nghiệm, 3–4 tuần sản xuất. Chế tạo con lăn tạo hình mới: cộng thêm 3–4 tuần cho công cụ. |
| Vận chuyển | Đường hàng không (DHL, FedEx) cho thử nghiệm; đường biển (FCL) cho sản xuất. |
| Thanh toán | T/T cho thử nghiệm; T/T hoặc L/C trả ngay cho sản xuất. |
Bắt đầu với mật độ dòng điện mục tiêu và tốc độ sản xuất khí trên mỗi ô. Mật độ dòng điện cao hơn đòi hỏi công suất thoát khí lớn hơn — tăng biên độ hoặc giảm bước sóng để tăng diện tích mặt cắt kênh. Mô hình hóa luồng của bạn (CFD) nên hướng dẫn các tham số ban đầu. Nếu bạn không có mô hình CFD, chúng tôi có thể cung cấp các tấm mẫu ở 2–3 kết hợp bước sóng/biên độ để thử nghiệm ô đơn lẻ theo kinh nghiệm. Hầu hết khách hàng sẽ hội tụ về hình dạng tối ưu của họ trong vòng hai lần lặp.
Tiêu chuẩn là các kênh song song với chiều dài tấm — điều này thẳng hàng với hướng luồng tự nhiên từ lối vào đến lối ra trong hầu hết các thiết kế ô. Nếu thiết kế của bạn yêu cầu các kênh theo một góc (ví dụ: 45° cho luồng ngang), các tấm sẽ được cắt sau khi dập sóng theo góc chỉ định. Các cạnh cắt sẽ giao với các kênh dập sóng theo một góc — một số đầu kênh mở sẽ bị lộ ra. Chúng tôi có thể thảo luận xem điều này có chấp nhận được cho thiết kế của bạn hay không hoặc liệu hướng con lăn tạo hình có nên được điều chỉnh hay không.
Tổng độ dày (độ dày đế + biên độ dập sóng): tối thiểu khoảng 0,7 mm đối với đế dệt với dây 0,10 mm và biên độ 0,5 mm. Mức tối thiểu thực tế được xác định bởi đường kính dây đế — dây phải chịu được sự uốn cong ở các đỉnh dập sóng mà không bị gãy. Đối với đế kim loại mở rộng, tổng độ dày tối thiểu khoảng 0,9 mm với tấm 0,15 mm và biên độ 0,6 mm.
Không — các con lăn tạo hình của chúng tôi được đánh bóng để ngăn ngừa vết xước trên bề mặt niken. Lưới uốn cong quanh một bán kính được kiểm soát ở mỗi đỉnh và đáy. Ủ nhiệt sau tạo hình làm giảm mọi ứng suất bề mặt do uốn. Tình trạng bề mặt của lưới dập sóng hoàn chỉnh tương đương với tình trạng bề mặt của đế phẳng — nếu đế được ủ sáng, lưới dập sóng cũng được ủ sáng.

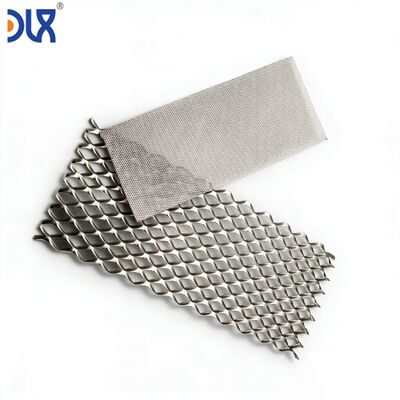

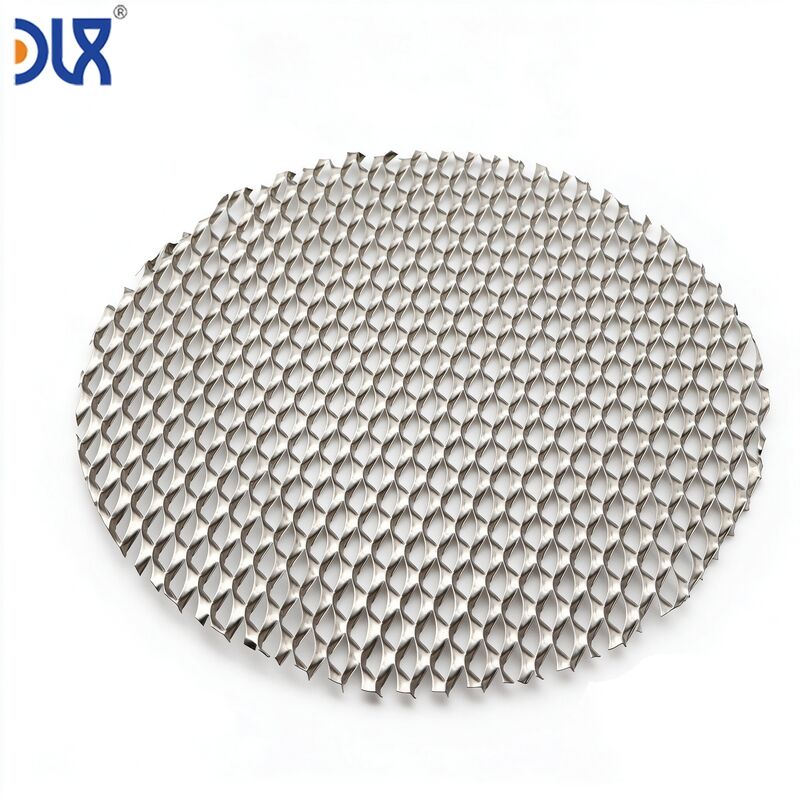

Có. Lưới niken mở rộng có thể được dập sóng bằng quy trình tạo hình tương tự. Điểm khác biệt chính là lưới mở rộng có hướng — mẫu hình kim cương có hướng dọc và hướng ngang. Các kênh dập sóng nên được căn chỉnh với hướng LWD để có độ bền cơ học tối đa qua các con lăn tạo hình. Chúng tôi sẽ xác nhận hướng tối ưu trong quá trình xem xét bản vẽ.
